一、DJ61YF低温截止阀概述： DJ61Y/F低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。
二、DJ61YF低温截止阀产品规范： 公称通径 | DN10mm～40mm | 公称压力 | PN4.0MPa | 适用介质 | 液氧、液氮、液氩、液化天然气、 液态二氧化碳、乙烯、丙烯、丙烷等 | 适用温度 | -196℃～+80℃ |
三、DJ61YF低温截止阀主要零部件材料： 阀体 | ZG0Cr18Ni9 | 阀座、阀瓣 | HPb59-1/0Cr18Ni9 | 阀杆 | 0Cr18Ni9 | 填料、密封圈 | PTFE | 延伸套管 | 0Cr18Ni9 |

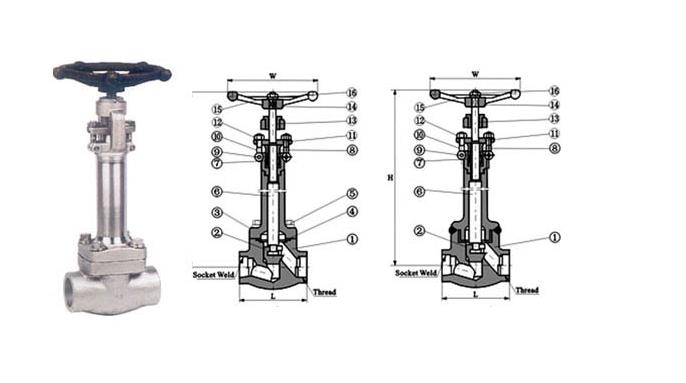

四、DJ61YF低温截止阀外型尺寸与连接尺寸： 产品型号 | DJ61F-40P低温截止阀 | 重量 (kg) | 产品代号 | 通径 DN(mm) | 尺寸(mm) | A | H开 | H关 | L | D1 | D2 | D | HH561FDJ10 | 10 | 70 | 258 | 250 | 10 | 10 | 14.5 | 65 | 1.36 | HH561FDJ15 | 15 | 80 | 258 | 250 | 10 | 15 | 18.5 | 65 | 1.28 | HH561FDJ20 | 20 | 90 | 322 | 310 | 10 | 20 | 25.5 | 100 | 2.22 | HH561FDJ25 | 25 | 100 | 322 | 310 | 10 | 25 | 32.5 | 100 | 2.38 | HH561FDJ32 | 32 | 110 | 390 | 370 | 15 | 32 | 38.5 | 120 | 4.68 | HH561FDJ40 | 40 | 120 | 390 | 370 | 15 | 40 | 45.5 | 120 | 4.80 |
|
